LD-5/10TLD型電動單梁起重機

領跑智能制造新“石”代

LD-5/10TLD型電動單梁起重機

所屬品牌：華隆

所屬類別：其它機械

想了解更多相關產品信息，請聯系我們！

0594-2197723

hualongmc@163.com

我要咨詢

產品說明
技術參數

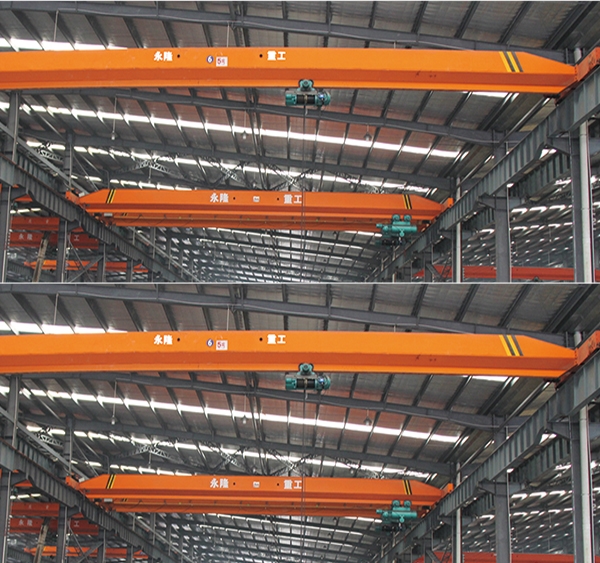

LD型電動單梁起重機具有結構合理，整機剛性強的特點。整機與CD1型、MD1型電動葫蘆配套使用，是一種輕小型的起重機械。其起重量為1t-20t。跨度為7.5-28.5m，工作級別為A3-A4，工作環境溫度為-25度-40度。

本產品廣泛用于工廠、倉庫、料場等不同場合吊運貨物，禁止在易燃、易爆、腐蝕性介質環境中使用。本產品設有地面和操縱室兩種操作形式。操縱室有開式、閉式兩種，可根據實際情況分別為左或右面安裝兩種形式，入門方向有側面及端面兩種，以滿足用戶在各種不同需要的情況下進行選擇。

名稱	單位	LS-5
起重量	t	5
跨度	m	16	16.5	17	17.5	18	18.5	19	19.5	20	20.5	21	21.5	22	22.5	23	23.5	24	24.5	25	25.5	26	26	26.5	27	27.5	28	28.5
整機重量	t	3.75	3.83	3.9	4.41	4.5	4.59	4.68	4.76	5.23	5.33	5.42	5.51	5.62	5.70	7.08	7.5	7.32	7.43	7.55	7.67	9.01	9.01	9.16	9.30	9.44	9.58	9.72
最大輪壓	kn	34.2	34.4	34.6	35.9	36.2	36.5	37	38.2	38.4	38.7	38.9	39.2	39.5	42.9	43.2	43.6	43.9	44.2	445	47.9	47.9	47.9	48.3	48.6	49.0	49.4	49.7
最小輪壓	kn	8.3	8.5	8.7	9.9	10.2	10.4	10.6	10.8	12	12.2	12.4	12.7	12.9	13.1	16.6	16.9	17.2	17.4	17.7	18.0	21.4	21.4	21.7	22.1	22.5	22.8	23.2
H1	mm	745			820					875						925								1015
H2	mm	1540			1500					1545						1595								1670
H3	mm	900			1000					1100						1200								1300
W	mm	2500								3000						3500								4000
B	mm	3000								3500						4000								4500
C1	mm	841.5
C2	mm	1310

名稱	單位	LS-10
起重量	t	10
跨度	m	7.5	8	8.5	9	9.5	10	10.5	11	11.5	12	12.5	13	13.5	14	14.5	15	15.5	16	16.5	17	17.5	18	18.5	19	19.5	20	20.5	21	21.5	22	22.5	23
整機重量	t	3.26	3.34	3.43	3.51	3.59	3.67	3.76	3.84	4.05	4.14	4.22	4.31	4.40	4.49	4.80	4.89	4.98	5.07	5.17	5.26	5.53	5.63	5.73	5.83	5.92	6.89	7.01	7.12	7.24	7.36	7.48	8.96
最大輪壓	kn	51.3	52.1	52.9	52.9	53.5	54.2	54.8	55.3	55.8	56.6	57.6	58.0	58.4	58.8	59.8	60.2	60.6	60.9	61.3	61.7	62.5	62.8	63.2	63.5	63.9	66.4	66.8	67.1	67.5	67.9	68.2	72.0
最小輪壓	kn	6.1	6.3	6.5	6.6	6.8	7.0	7.2	7.3	7.9	8.1	8.3	8.5	8.7	8.9	9.6	9.8	10.1	10.3	10.5	10.7	11.4	11.6	11.9	12.1	12.3	14.8	15.0	15.3	15.6	15.9	16.2	19.9
H1	mm	720								820						875											925						1100
H2	mm	1850														1900						1940					2000						1920
H3	mm	900								1000						1100						1140					1250						1350
W	mm	2000														2500											3000						3500
B	mm	2500														3000											3500						4000
C1	mm	1239
C2	mm	1893

名稱	單位	LS-10
起重量	t	10
跨度	m	23.5	24	24.5	25	25.5	26	26.5	27	27.5	28	28.5
整機重量	t	9.11	9.26	9.41	9.56	9.71	13.09	13.29	13.48	13.67	13.86	14.05
最大輪壓	kn	72.5	72.9	73.3	73.8	74.2	82.7	83.3	83.8	84.3	84.8	85.4
最小輪壓	kn	20.3	20.6	21.0	21.4	21.7	30.2	30.7	31.2	31.2	31.6	32.6
H1	mm	1100					1200
H2	mm	1920
H3	mm	1350					1150
W	mm	3500					4000
B	mm	4000					4700
C1	mm	1293
C2	mm	1893

起重機運行機構	運行速度		20	35	（room）45	（room)60
	速比		58.95	39.42	26.51	19.44
	電動機	型號	cone squimel-cage		cone winding thread
		功率	0.8x2 1.5x2 2.2x2		1.5x2 2.1x2
		精選	1380		1350
起升機構（電動葫蘆）及電動葫蘆運行機構	電動葫蘆形式		Md-model		Cd-model
	起升速度		8/0.8/0.7,3.50.35		8,7,3.5
	起升高度		6,9,12,18,24,30
	運動速度		20,30
	電動機		錐型鼠籠型 cone quimdl-cage type
工作制度	中級
電源	三項交流（50Hz 380V)
車輪直徑	Φ270 Φ400
軌通面寬	337-70
